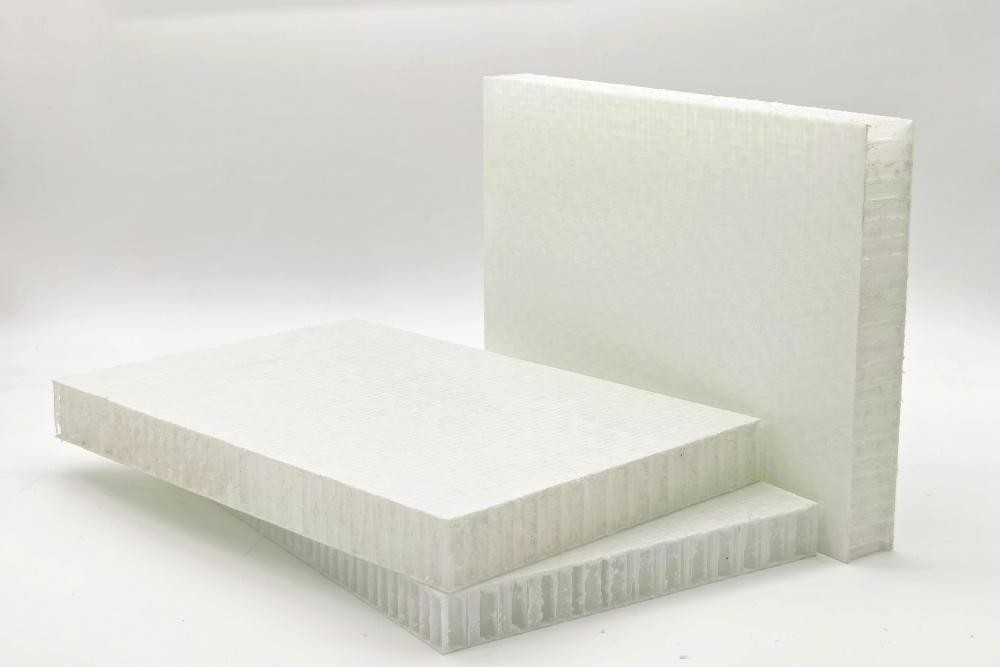

Paneli diliau polypropylen (PP).wedi dod yn ddeunydd sylfaenol ar draws cludiant, adeiladu, logisteg cadwyn oer, tu mewn morol, ystafelloedd glân, offer diwydiannol, a llawer o sectorau eraill sy'n gofyn am gyfuniad o strwythur ysgafn, cryfder mecanyddol, ymwrthedd lleithder, ac ailgylchadwyedd. Er bod perfformiad paneli diliau PP yn cael ei gydnabod yn eang mewn diwydiannau byd-eang, mae'r broses weithgynhyrchu gyflawn y tu ôl i'r paneli hyn yn cael ei deall yn llai cyffredin y tu allan i gylchoedd cynhyrchu a pheirianneg.
Paratoi Deunydd Crai
Mae cynhyrchu paneli diliau PP yn dechrau gyda dewis a pharatoi resinau polypropylen. Mae graddau penodol resin PP yn dylanwadu ar lif toddi, nodweddion bondio, sefydlogrwydd thermol, a pherfformiad panel tymor hir.
Yn gyffredinol, mae cynhyrchwyr yn gweithio gyda:
Homopolymer PP, gan gynnig anystwythder uwch a gwrthsefyll tymheredd
Copolymer PP, gan gynnig gwell ymwrthedd effaith a hyblygrwydd
Cyfuniadau PP wedi'u hailgylchu, a ddefnyddir yn ddetholus yn dibynnu ar ofynion y cais
Rhaid i'r resin gynnal ymddygiad rheolegol cyson yn ystod allwthio, gan sicrhau ffurfiant celloedd unffurf a thrwch wal yn y strwythur diliau.
Yn dibynnu ar y fanyleb, gall fformwleiddiadau resin gynnwys:
Sefydlogwyr UV ar gyfer defnydd awyr agored
Gwrthocsidyddion i atal diraddio thermol wrth brosesu
Masterbatches lliw at ddibenion esthetig ac adnabod
Gwrth-fflamau mewn ceisiadau lle mae angen cydymffurfio â pherfformiad tân
Asiantau cyplu pan fydd y panel yn ddiweddarach yn cael ei fondio i ffabrigau atgyfnerthu neu grwyn cyfansawdd
Mae cyfuno unffurf yn hollbwysig. Mae cywirdeb dosio Masterbatch yn sicrhau ymddygiad toddi cyson a morffoleg celloedd, sy'n effeithio'n uniongyrchol ar berfformiad y panel.
Er bod gan PP amsugno lleithder isel fel arfer, mae sychu'r deunyddiau crai yn atal diffygion arwyneb, byrlymu, a dwysedd toddi anghyson yn ystod allwthio. resin mesurydd systemau bwydo awtomataidd ac ychwanegion i gynnal cynhyrchu sefydlog.
Allwthio Taflenni PP
Mae creiddiau diliau PP yn cael eu cynhyrchu o ddalennau PP tenau, unffurf, fel arfer yn cael eu hallwthio gan ddefnyddio llinell allwthio marw gwastad.
Yn dibynnu ar ofynion bondio i lawr yr afon, efallai y bydd y daflen yn derbyn:
Triniaeth coronai gynyddu ynni wyneb ar gyfer adlyniad gwell
Triniaeth fflamar gyfer gwell cydnawsedd â chrwyn thermoplastig
Garwio mecanyddoli gynyddu ardal bondio
Mae optimeiddio ynni arwyneb yn chwarae rhan fawr pan fydd y panel terfynol yn cael ei lamineiddio â chrwyn cyfansawdd, gwydr, neu ffabrigau nad ydynt wedi'u gwehyddu.
Ffurfio'r Craidd PP Honeycomb
Mae'rcraidd diliauyn cael ei greu trwy ehangu a bondio dalennau allwthiol i mewn i strwythur cellog sefydlog.
Mae dalennau PP allwthiol yn cael eu torri'n stribedi gyda lled manwl gywir, yna'n cael eu pentyrru mewn ffurfiad bloc. Mae patrymau gludiog, llinellau gwres-weldio, neu stribedi bondio yn cael eu cymhwyso rhwng dalennau i mewnllinellau bondio ysbeidiolyn hytrach na-bondio wyneb llawn. Mae'r bondiau ysbeidiol hyn yn ddiweddarach yn ffurfio "nodau" strwythur y diliau.
Caiff taflenni eu bondio gan ddefnyddio:
Weldio thermol(mwyaf cyffredin)
Weldio uwchsonig
Cymhwysiad gludiog toddi poeth-
Mae weldio thermol yn darparu bondiau glân, cyson ac yn cynnal ailgylchadwyedd llawn y craidd, gan ei wneud yn ddull dewisol yn y rhan fwyaf o linellau diwydiannol.
Unwaith y bydd y bloc pentyrru a bondio yn oeri, caiff ei ehangu'n fecanyddol yn berpendicwlar i'r llinellau bondio. Ar y cam hwn, mae'r patrwm diliau nodweddiadol yn dod i'r amlwg wrth i'r rhanbarthau heb fondio ymestyn i gelloedd hecsagonol (neu weithiau trionglog).
Mae unffurfiaeth ehangu yn pennu:
Maint cell
Aliniad celloedd
Trwch craidd
Cysondeb mecanyddol cyffredinol
Gall unrhyw afreoleidd-dra beryglu cryfder cneifio ac anystwythder.
Mae creiddiau estynedig yn cael eu sicrhau mewn fframiau neu osodiadau i sefydlogi geometreg celloedd ac atal cwymp yn ystod bondio neu dorri thermol. Gall y craidd basio trwy gylchoedd oeri rheoledig i osod y strwythur.
Amrywiadau o PP Gweithgynhyrchu Craidd Honeycomb
Mae angen gwahanol gyfluniadau diliau ar wahanol gymwysiadau. Mae dau amrywiad a ddefnyddir yn eang yn cynnwysCrwybr PP gyda ffabrig heb ei wehydduaagor-cell PP diliau.
Mae haenau heb eu gwehyddu yn cael eu lamineiddio ar un ochr neu'r ddwy ochr i'r craidd diliau gan ddefnyddio systemau bondio thermol neu -doddi poeth.
Mae sawl pwrpas i'r un sydd heb ei wehyddu:
Yn gwella cryfder croen yn ystod lamineiddio croen
Yn ychwanegu dampio effaith
Yn gwella{0}}craidd-i-cysondeb rhyngwyneb croen
Yn hwyluso llif resin mewn cymwysiadau cyfansawdd
Rhaid i'r tymheredd lamineiddio gyd-fynd â phwynt meddalu PP i sicrhau bondio cryf heb ddadffurfio geometreg y diliau.
Mewn amrywiadau celloedd agored, mae'r waliau craidd yn cael eu tyllu'n fwriadol neu eu gweithgynhyrchu gan ddefnyddio morffoleg sy'n caniatáu trosglwyddo aer ac anwedd.
Mae technegau gweithgynhyrchu yn cynnwys:
Trydylliad mecanyddol ar ôl ehangu
Cyd-allwthio waliau teneuach sy'n gallu anadlu
Holltau patrymog ar gyfer athreiddedd wedi'i dargedu
Rhaid cymryd gofal i gynnal cyfanrwydd adeileddol-rhaid i batrymau trydylliad osgoi gwanhau gweoedd cneifio y tu hwnt i derfynau derbyniol.
Trimio Craidd, Sleisio, a Rheoli Dimensiwn
Mae creiddiau estynedig yn cael eu sleisio'n drwch penodol a'u tocio i feintiau safonol neu arferol. Mae cywirdeb torri yn sicrhau bod y strwythur diliau yn aros yn gyfan heb falu neu ddadffurfio celloedd.
Mae systemau llafn oscillaidd neu gylchdro yn torri'r craidd i drwch diffiniedig. Rhaid rheoli cyflymder llafn, tensiwn ac ongl yn fanwl gywir er mwyn osgoi llusgo neu rwygo'r cellfuriau.
Mae trimio perimedr yn sicrhau ymylon glân ac unffurfiaeth dimensiwn. Mae torwyr a reolir gan gyfrifiadur yn cynnal goddefiannau tynn sydd eu hangen ar gyfer llinellau lamineiddio awtomataidd.
Mae synwyryddion awtomataidd neu dechnegwyr QA yn gwirio:
Trwch unffurfiaeth
Gwastadedd
Geometreg celloedd
Cysondeb llinell bond
Mae'r paramedrau hyn yn effeithio ar anystwythder paneli ac ansawdd lamineiddio yn y camau diweddarach.
Paratoi ar gyfer Lamineiddio
A Craidd diliau PPyn dod yn banel strwythurol dim ond ar ôl bondio â chrwyn. Cyn lamineiddio, rhaid i'r craidd fynd trwy gamau paratoi sy'n sicrhau bondio dibynadwy.
Rheoli Ynni Arwyneb
Gellir cymhwyso triniaeth corona neu blasma i gynyddu gwlybedd. Yn ei hanfod mae gan PP ynni arwyneb isel, felly mae actifadu arwyneb yn hollbwysig.
Dewis Croen
Mae opsiynau croen cyffredin yn cynnwys:
Taflenni polypropylen
Crwyn cyfansawdd thermoplastig
Haenau thermoplastig wedi'u hatgyfnerthu â gwydr
CFRT PETcrwyn
Ffilmiau thermoplastig nad ydynt wedi'u gwehyddu
Mae dewis yn dibynnu ar gryfder mecanyddol, cost, eiddo arwyneb, a phrosesu i lawr yr afon.
Trin Craidd a Chludiant
Oherwydd bod creiddiau diliau PP yn ysgafn ac yn gywasgadwy, defnyddir raciau cludo, cludwyr gwactod, neu systemau trin â llaw i gynnal geometreg celloedd nes eu lamineiddio.
Proses lamineiddio
Mae lamineiddio crwyn ar y craidd diliau yn un o'r camau mwyaf hanfodol wrth weithgynhyrchu paneli diliau PP. Mae'n pennu cryfder plygu, perfformiad cneifio, gwydnwch, a chywirdeb paneli hirdymor.
Mae lamineiddiad thermol yn cael ei ddefnyddio'n helaeth ar gyfer pob-panel PP thermoplastig:
Mae crwyn a chraidd yn cael eu cynhesu i dymheredd rheoledig.
Rhoddir pwysau trwy rholeri neu blatennau wedi'u gwresogi.
Mae'r deunyddiau'n ffiwsio yn y rhyngwyneb heb gludyddion ychwanegol.
Mae'r manteision yn cynnwys ailgylchadwyedd, symlrwydd cemegol, a chryfder bondio sefydlog.
Mae rhai gweithgynhyrchwyr yn defnyddio -gludiau toddi poeth pan:
Mae crwyn nad ydynt yn{0}}PP yn cael eu cymhwyso
Mae angen lamineiddio ar dymheredd is
Mae angen mwy o amodau proses maddeugar
Rhaid i gludyddion fod yn gydnaws â PP, gwrthsefyll cylchoedd thermol, ac osgoi embrittlement dros amser.

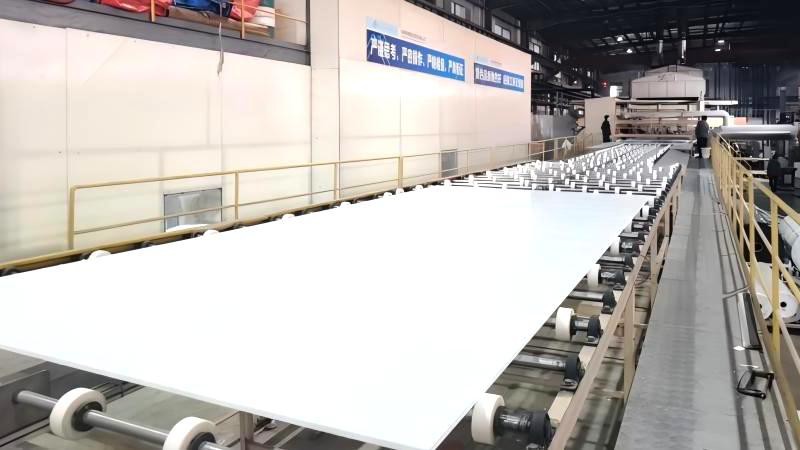

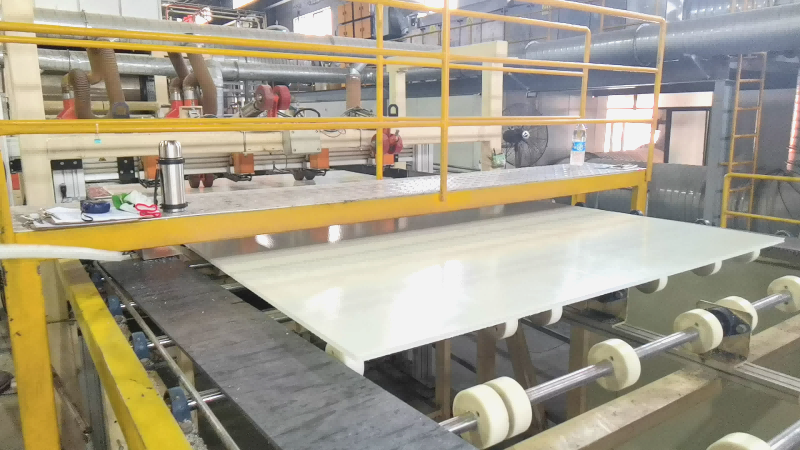

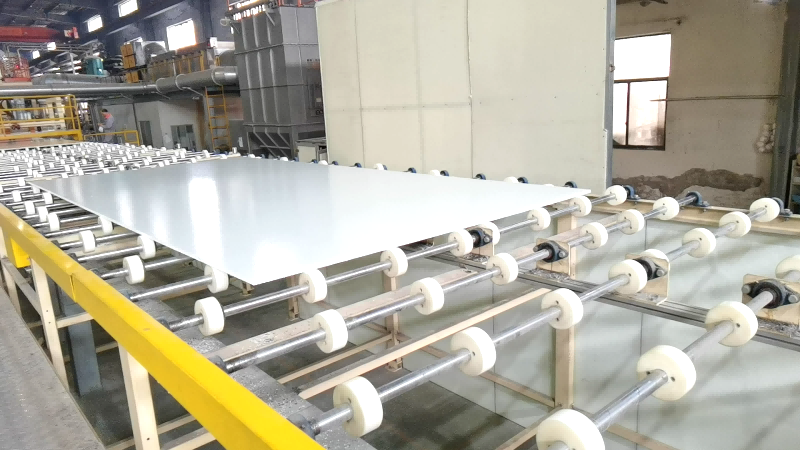

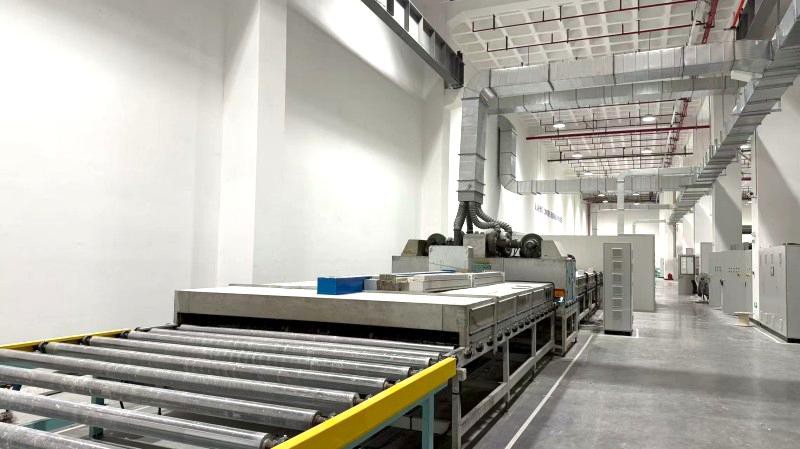

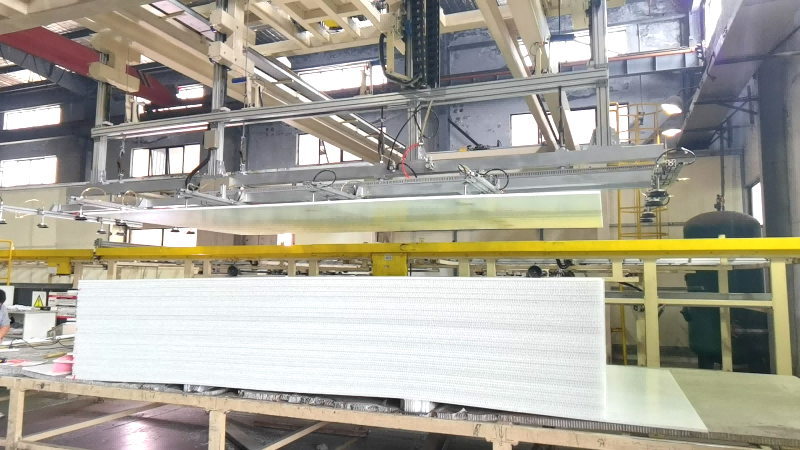

Mae -cynhyrchu ar raddfa ddiwydiannol yn aml yn defnyddio llinellau di-dor gyda:
Parthau gwresogi cyn-
Gorsafoedd cais gludiog (os oes angen)
Pwysau gwregys dwbl ar gyfer gosod pwysau
Parthau oeri
Systemau torri awtomatig
Mae lamineiddio parhaus yn galluogi graddiannau tymheredd rheoledig a dosbarthiad pwysedd cyson.
Gall cam-aliniad gyflwyno straen mewnol neu amrywiadau trwch. Mae systemau alinio awtomataidd yn sicrhau:
Uniondeb ymyl
Gwastadedd
Cymesuredd mewn strwythur rhyngosod
Ansawdd cynhyrchu ailadroddadwy
Rhaid tiwnio pwysau tensiwn a nip er mwyn osgoi gwasgu'r craidd diliau.
Oeri a Sefydlogi
Ar ôl lamineiddio, mae'r panel yn mynd i mewn i gamau oeri sydd wedi'u cynllunio i galedu'r bond craidd croen thermoplastig.
Oeri Rheoledig
Mae cyfraddau oeri yn dylanwadu ar:
Straen gweddilliol
gwastadrwydd panel
Llyfnder wyneb
Sefydlogrwydd dimensiwn
Mae oeri graddol yn lleihau ysfa neu afluniad.
Cyflyru
Gall paneli gael eu-cyflyru tymheredd ystafell i gydraddoli graddiannau thermol. Mae'r cam hwn yn helpu i gyflawni mesuriadau sefydlog yn ystod prosesu i lawr yr afon.

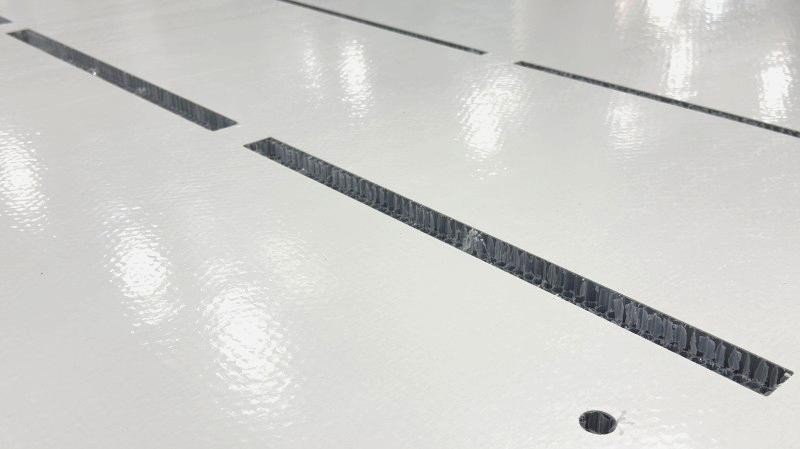

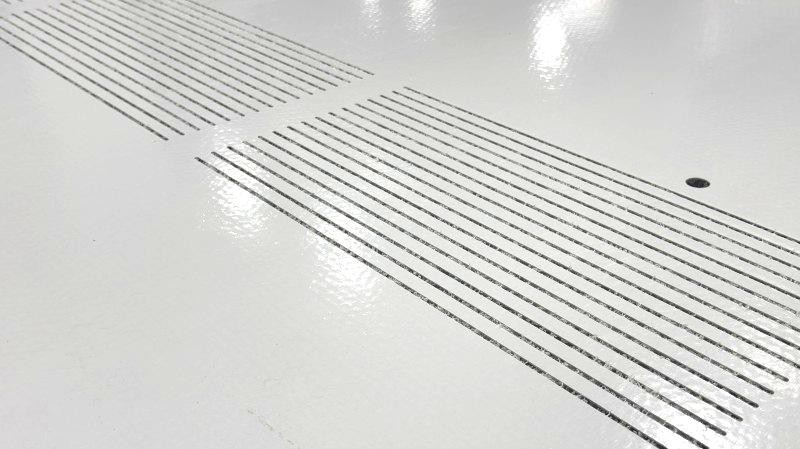

Torri, Gorffen, a Thriniaeth Arwyneb
Ar ôl eu hoeri, mae paneli diliau PP yn cael eu prosesu ar gyfer dimensiynau terfynol, ansawdd wyneb a phecynnu.

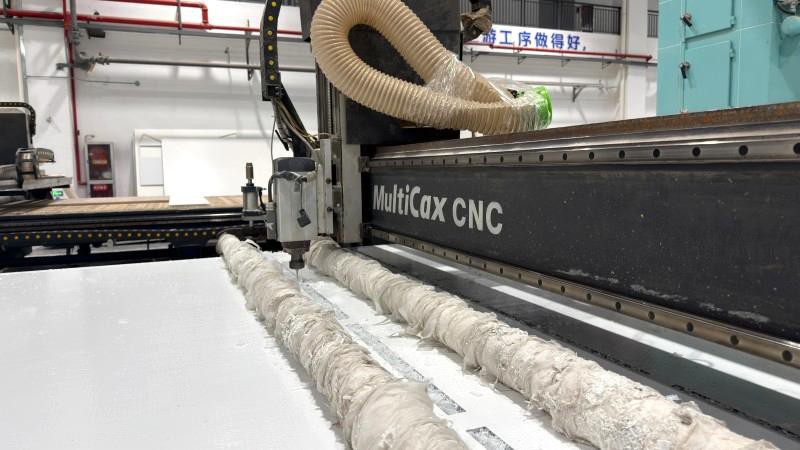

Mae paneli yn cael eu torri gan ddefnyddio:
llwybryddion CNC
Llifiau panel
Dŵr{0}}lifiau crwn wedi'u hoeri
Systemau cyllell oscillaidd ar gyfer crwyn tenau
Mae cywirdeb torri yn sicrhau cydnawsedd â llinellau cydosod a systemau modiwlaidd.
Mae angen selio ymyl ar rai cymwysiadau i:
Gwella ymwrthedd effaith
Lleihau mynediad lleithder
Paratowch ymylon ar gyfer ymuno
Gall selio ymyl gynnwys stribedi PP, proffiliau, neu weldio thermoplastig.
Gellir ychwanegu effeithiau arwyneb gan ddefnyddio:
Boglynnu
Crwyn gweadog wedi'i-allwthio
Ffilmiau argraffu neu lamineiddio
Haenau amddiffynnol
Mae'r rhain yn gwella ymddangosiad a gwrthiant crafu.
Rheoli Ansawdd a Phrofi
Mae sicrhau ansawdd yn hanfodol ar gyfer sicrhau perfformiad cyson mewn paneli diliau PP.
Gall profion gynnwys:
Cryfder plygu
Cryfder cneifio
Cryfder cywasgu
Cryfder croen
Gwrthiant effaith
Mae'r profion hyn yn dilysu bod prosesau lamineiddio ac ehangu craidd wedi'u gweithredu'n gywir.
Mae paneli yn cael eu dilysu ar gyfer:
Trwch
Gwastadedd
Diffygion arwyneb
Aliniad croen
Unffurfiaeth celloedd
Mae paneli nad ydynt yn{0}}gydymffurfio yn cael eu gwahanu ar gyfer ailbrosesu neu ailgylchu.
Ar gyfer cymwysiadau arbenigol, gellir profi paneli am:
Beicio thermol
Amlygiad lleithder
Gwrthiant cemegol
Gwrthiant UV
Brauder-tymheredd isel
Mae'r profion hyn yn sicrhau bod y panel yn bodloni gofynion trafnidiaeth, adeiladu, neu safonau morol.
Pecynnu a Logisteg
Mae paneli diliau PP yn ysgafn ond yn agored i gael eu malu ar ymylon neu gorneli. Rhaid peiriannu pecynnu i'w hamddiffyn.
Mae paneli wedi'u pentyrru â gwarchodwyr rhyng-haenog a'u strapio. Mae gwarchodwyr ewyn neu gardbord yn amddiffyn yr ymylon.
Mae ffilm grebachu neu ffilm ymestyn yn cysgodi paneli rhag llwch a sgraffiniad arwyneb wrth eu cludo.
Rhaid cymryd gofal i osgoi pwysau llwyth gormodol yn ystod cludo. Rhaid gosod staciau panel yn sownd i atal dirgryniadau neu symud.
