Nid yw cyrff cerbydau modiwlaidd bellach yn atebion arbenigol wedi'u cyfyngu i gerbydau pwrpas arbennig. Maent wedi dod yn gysyniad strwythurol craidd ar draws trafnidiaeth logisteg, tryciau oergell, cerbydau ymateb brys, unedau gwasanaeth symudol, ac yn gynyddol, llwyfannau trydan ac ymreolaethol. Yn wahanol i gyrff cerbydau monocoque neu ffrâm sefydlog- traddodiadol, mae systemau modiwlaidd yn blaenoriaethu addasrwydd, cyfnewidiadwyedd ac effeithlonrwydd cylch bywyd.

O safbwynt peirianneg strwythurol, rhaid i gyrff cerbydau modiwlaidd gysoni dau amcan cystadleuol. Ar y naill law, mae angen hyblygrwydd arnynt-gan ganiatáu i adrannau corff gael eu hychwanegu, eu dileu neu eu hailgyflunio. Ar y llaw arall, rhaid iddynt gynnal cywirdeb strwythurol o dan lwythi deinamig, dirgryniad, beicio thermol, a blinder hirdymor. Mae'r cydbwysedd hwn yn llywio'r egwyddorion dylunio strwythurol sy'n llywodraethu systemau corff modiwlaidd yn sylfaenol.

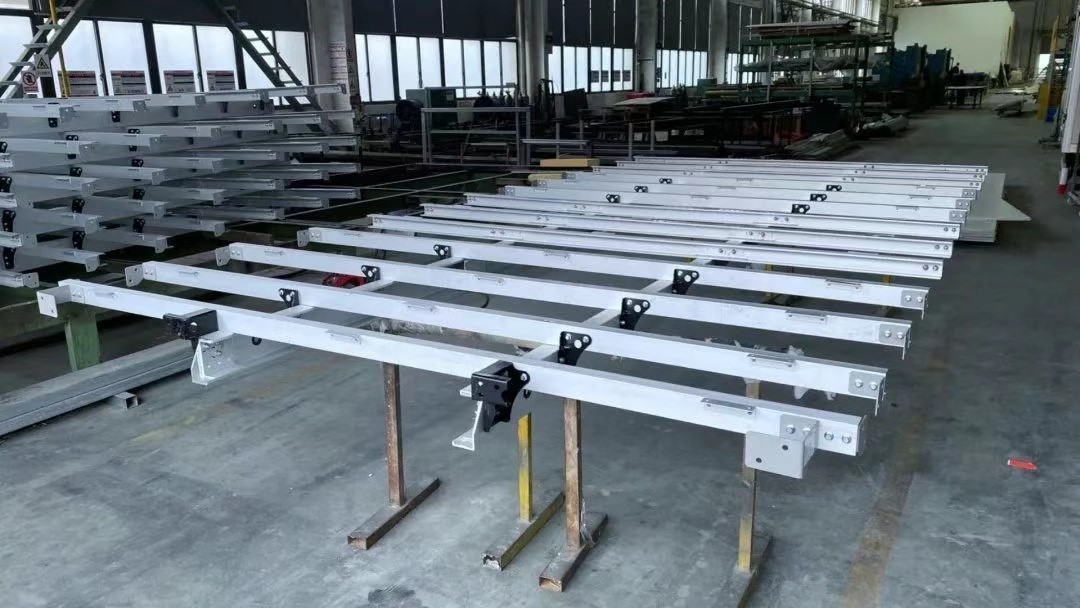

Structural Design Principles for Modular Vehicle Bodies

Un o'r prif heriau strwythurol mewn cyrff cerbydau modiwlaidd yw cynnal llwybrau llwyth parhaus a rhagweladwy. Mewn cyrff weldio confensiynol, dosberthir llwythi trwy barhad deunydd di-dor. Mewn cyferbyniad, mae systemau modiwlaidd yn cyflwyno rhyngwynebau-uniadau, cysylltiadau, a ffiniau-sy'n torri ar draws llif llwyth naturiol.

Felly mae’n rhaid i ddyluniad strwythurol ddiffinio llwybrau llwyth yn fwriadol sy’n:

Trosglwyddo llwythi fertigol o'r to a'r waliau ochr i'r siasi

Dosbarthu llwythi dirdro a achosir gan gornelu ac arwynebau ffyrdd anwastad

Rheoli llwythi hydredol yn ystod brecio a chyflymu

Yn hytrach na dibynnu ar anystwythder lleol yn unig, mae dyluniadau modiwlaidd yn aml yn defnyddio-rhesymeg tebyg i ffrâm, lle mae paneli yn gweithredu fel elfennau dan straen o fewn rhwydwaith cario llwyth ehangach. Mae llwyddiant y dull hwn yn dibynnu ar yr hierarchaeth anystwythder rhwng paneli, fframiau a chymalau.

Mewn cyrff cerbydau modiwlaidd, anaml y mae paneli yn gaeau goddefol. Maent yn aml yn gweithredu fel cydrannau lled-strwythurol neu gwbl strwythurol sy'n cyfrannu at anystwythder byd-eang a dosbarthiad llwyth.

Mae ystyriaethau dylunio panel allweddol-yn cynnwys:

Anystwythder plygu o'i gymharu â rhychwant y panel

Gallu trosglwyddo cneifio ar ymylon paneli

Gwrthwynebiad i byclo lleol o dan lwythi cywasgol

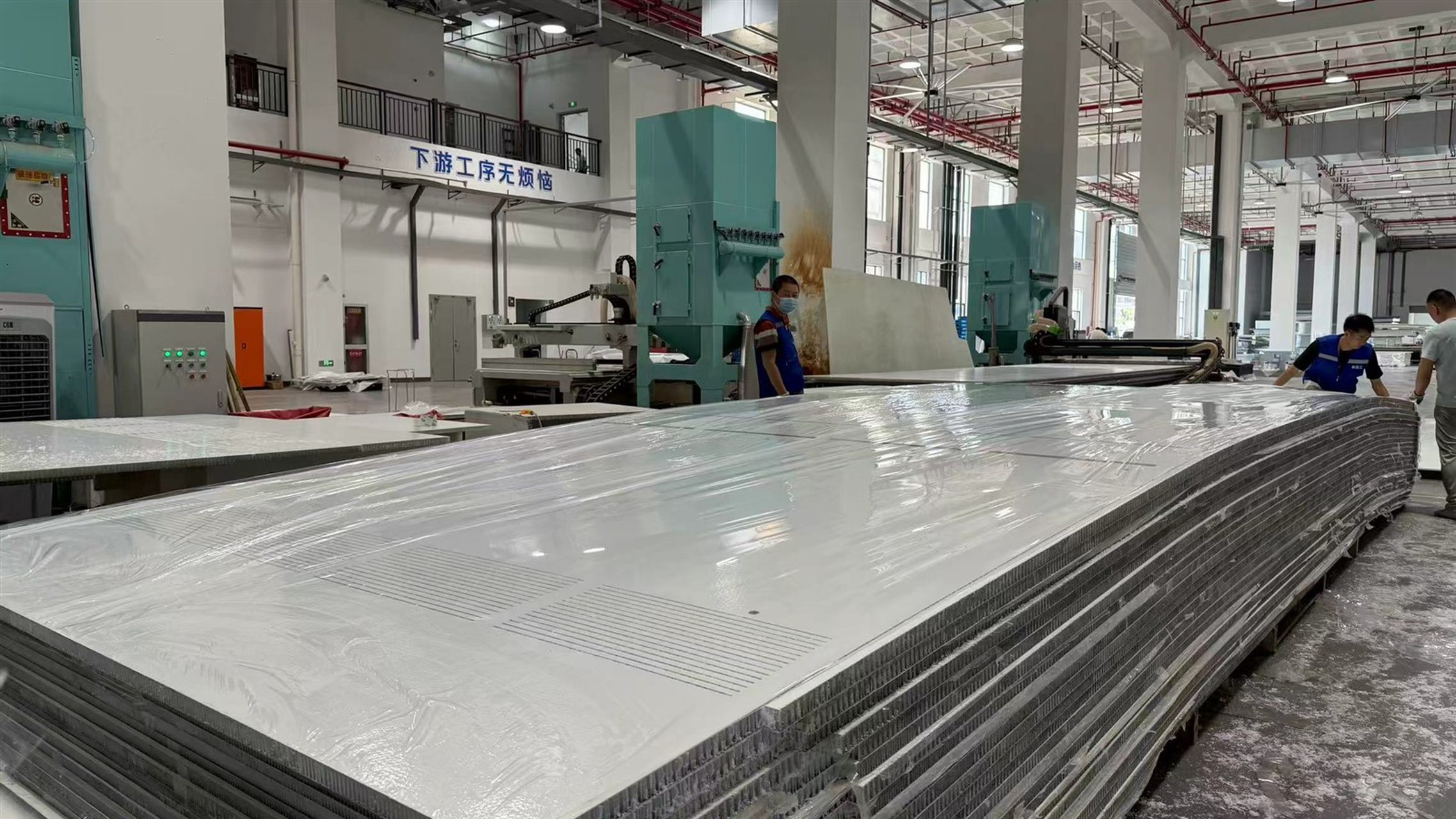

Mae paneli brechdanau cyfansawdd, yn enwedig y rhai â chreiddiau diliau neu ewyn, yn cael eu dewis yn aml oherwydd eu bod yn darparu anystwythder plygu uchel gyda màs isel. Pan fyddant wedi'u hintegreiddio'n iawn, mae'r paneli hyn yn lleihau dibyniaeth ar is-fframiau trwm ac yn caniatáu i gragen y corff weithredu fel cynulliad strwythurol yn hytrach na chasgliad o rannau ynghlwm.

Mae rhyngwynebau yn diffinio ymddygiad mecanyddol cyrff cerbydau modiwlaidd. Mae cyffordd pob modiwl yn cyflwyno crynhoad straen posibl, diffyg cyfatebiaeth cydymffurfio, neu ymhelaethiad dirgryniad os na chaiff ei beiriannu'n ofalus.

Mae mathau hanfodol o ryngwyneb yn cynnwys:

Panel-i-uniadau panel

Panel-i-fframio cysylltiadau

Modiwl{0}}i-bwyntiau gosod y siasi

Mae dyluniad rhyngwyneb effeithiol yn pwysleisio anystwythder rheoledig yn hytrach na'r anhyblygedd mwyaf. Gall cymalau rhy anhyblyg ganolbwyntio straen a chyflymu blinder, tra gall cymalau rhy hyblyg beryglu aliniad a throsglwyddo llwyth. Mae rhyngwynebau cytbwys yn caniatáu symudiad cymharol cyfyngedig tra'n cadw cydlyniad strwythurol byd-eang.

Mae dosbarthiad caewyr, strategaethau bondio gludiog, a pharthau atgyfnerthu lleol i gyd yn cael eu defnyddio i deilwra ymddygiad rhyngwyneb i ofynion gweithredol.

Mae anystwythder torsiynol yn fetrig perfformiad diffiniol ar gyfer cyrff cerbydau modiwlaidd, yn enwedig mewn cymwysiadau sy'n ymwneud â thir anwastad, cornelu aml, neu lwythi tâl deinamig. Gall anhyblygedd torsiynol annigonol arwain at:

Camliniad y drws a'r agoriad

Blinder panel a llacio ar y cyd

Triniaeth ddirywiedig ac ansawdd reidio

Mewn dyluniadau modiwlaidd, cyflawnir anystwythder torsiynol trwy ryngweithiad lefel system yn hytrach na chryfder cydran sengl. Defnyddir geometreg adran gaeedig, paneli cneifio wedi'u gosod yn strategol, a dolenni llwyth di-dor i wrthsefyll grymoedd troellog. Rhaid cynllunio segmentu modiwlaidd fel bod pob modiwl yn cyfrannu at ymwrthedd torsiynol yn hytrach na gweithredu fel cyswllt gwan.

Mae pwysau ysgafn yn yrrwr canolog ar gyfer modiwlaiddcorff cerbyddyluniad, ond ni ellir mynd ar drywydd lleihau pwysau yn annibynnol ar effeithlonrwydd strwythurol. Mae màs sydd wedi'i ddosbarthu'n wael yn cynyddu eiliadau plygu a llwythi deinamig, gan danseilio gwydnwch hirdymor.

Mae egwyddorion dylunio strwythurol yn pwysleisio:

Dosbarthiad màs unffurf ar hyd hyd y cerbyd

Canol disgyrchiant isel ar gyfer gwell sefydlogrwydd

Osgoi crynhoad màs lleol ar gymalau modiwl

Mae deunyddiau cyfansawdd yn chwarae rhan arwyddocaol yma, gan ganiatáu i beirianwyr osod deunydd dim ond pan fo angen strwythurol. Mae'r defnydd hwn o ddeunydd wedi'i dargedu yn gwella anystwythder i-gymarebau pwysau tra'n cadw hyblygrwydd modiwlaidd.

Mae cyrff cerbydau modiwlaidd yn agored i lwythiad cylchol parhaus trwy gydol eu bywyd gwasanaeth. Mae dirgryniadau a achosir gan ffyrdd, ehangiad thermol, a llwythi gweithredol yn rhyngweithio i gynhyrchu amgylcheddau blinder cymhleth, yn enwedig ar gymalau a rhyngwynebau.

Mae dyluniad strwythurol sy'n canolbwyntio ar flinder yn canolbwyntio ar:

Lleihau ffactorau canolbwyntio straen

Sicrhau rhannu llwyth ar draws caewyr lluosog neu ardaloedd bondio

Osgoi trawsnewidiadau anystwythder sydyn rhwng modiwlau

Yn wahanol i gryfder statig, mae perfformiad blinder yn dibynnu'n fawr ar barhad strwythurol a nodweddion dampio. Mae dyluniadau modiwlaidd sy'n ymgorffori-defnyddiau sy'n gwasgaru ynni a rhyngwynebau cydymffurfiol yn tueddu i berfformio'n well na chynulliadau anhyblyg, dros-gyfyngedig o ran-dymor hir.

Mae cyrff cerbydau yn profi amrywiad tymheredd sylweddol oherwydd amodau amgylchynol, ymbelydredd solar, a ffynonellau gwres mewnol. Rhaid i strwythurau modiwlaidd ddarparu ar gyfer ehangu thermol heb gyfaddawdu ar aliniad neu gyfanrwydd ar y cyd.

Mae ystyriaethau allweddol yn cynnwys:

Ehangu thermol gwahaniaethol rhwng deunyddiau

Cyfyngiad-straen thermol a achosir ar ryngwynebau

-sefydlogrwydd dimensiwn tymor hir o dan gylchrediad thermol

Mae ffactorau amgylcheddol megis lleithder yn mynd i mewn, cemegau ffordd, ac amlygiad UV yn dylanwadu ymhellach ar ddewis deunyddiau a manylion strwythurol. Mae systemau modiwlaidd yn aml yn elwa o baneli cyfansawdd sy'n darparu ymwrthedd cynhenid i gyrydiad a diraddio amgylcheddol tra'n cynnal cysondeb strwythurol.

Un o fanteision diffiniol cyrff cerbydau modiwlaidd yw'r gallu i'w hatgyweirio. Rhaid i ddyluniad strwythurol felly ragweld dadosod, ailosod ac ad-drefnu heb ddiraddio perfformiad cyffredinol.

Mae'r gofyniad hwn yn dylanwadu ar:

Hygyrchedd a defnyddioldeb ar y cyd

Goddefgarwch difrod paneli a rhyngwynebau

Diswyddo strwythurol i atal methiant cynyddol

Yn hytrach na dylunio ar gyfer bondio parhaol ym mhobman, mae peirianwyr yn cyfuno cysylltiadau parhaol a cildroadwy yn ddetholus, gan sicrhau bod cyfanrwydd strwythurol yn cael ei gadw hyd yn oed ar ôl ymyriadau gwasanaeth lluosog.

Mae'r rhyngwyneb rhwng corff modiwlaidd a siasi cerbyd yn strwythurol hanfodol. Rhaid trosglwyddo llwythi o'r corff i'r siasi heb achosi straen lleol gormodol neu gamlinio.

Mae egwyddorion dylunio yn cynnwys:

Pwyntiau cyflwyno llwyth diffiniedig wedi'u halinio â strwythur siasi

Defnyddio elfennau ynysu i reoli trosglwyddiad dirgryniad

Llety fflecs siasi heb ystumio corff

Wrth i lwyfannau trydan a hybrid gyflwyno cynlluniau batris a drenau gyrru newydd, mae integreiddio siasi corff yn dod yn fwy cymhleth fyth yn strwythurol, gan atgyfnerthu'r angen am strategaethau dylunio modiwlaidd y gellir eu haddasu.

Rhaid i ddyluniad strwythurol ar gyfer cyrff cerbydau modiwlaidd gyd-fynd â realiti gweithgynhyrchu. Gall amrywioldeb goddefgarwch cynulliad, ansawdd bondio, a chysondeb deunydd effeithio'n sylweddol ar ymddygiad strwythurol.

Mae dylunwyr yn lliniaru'r risgiau hyn trwy:

Yn ymgorffori goddefgarwch-cynlluniau cadarn ar y cyd

Osgoi gor-ddibyniaeth ar ryngwynebau cario llwyth sengl

Dylunio paneli a modiwlau gydag ymddygiad mecanyddol rhagweladwy

Mae gweithgynhyrchu{0}}dylunio strwythurol ymwybodol yn sicrhau bod perfformiad damcaniaethol yn gyraeddadwy mewn-amgylcheddau cynhyrchu byd go iawn.

Yn gynyddol, mae cyrff cerbydau modiwlaidd yn cael eu creu fel platfformau yn hytrach na strwythurau defnydd sengl. Gall -saernïaeth adeileddol sydd wedi'i dylunio'n dda gefnogi sawl ffurfwedd corff, mathau o lwyth tâl a rolau gweithredol heb ailgynllunio sylfaenol.

Mae'r dull platfform hwn yn dibynnu ar:

Llwybrau llwyth graddadwy

Geometreg rhyngwyneb safonol

Ymylon strwythurol sy'n darparu ar gyfer uwchraddio yn y dyfodol

Yn y cyd-destun hwn, mae egwyddorion dylunio adeileddol yn ymestyn y tu hwnt i ofynion perfformiad uniongyrchol ac i-addasrwydd tymor hir, cost-effeithiolrwydd, ac esblygiad system.

Wrth i gyrff cerbydau barhau i esblygu tuag at systemau ysgafnach, doethach a mwy hyblyg, rhaid i egwyddorion dylunio strwythurol symud o feddwl yn ganolog i lefel y system. Mae cyrff cerbydau modiwlaidd yn enghraifft o'r trawsnewid hwn, gan fynnu integreiddio gwyddor deunyddiau, mecaneg strwythurol, a pheirianneg cylch bywyd.

Trwy drin paneli, rhyngwynebau a fframiau fel elfennau strwythurol rhyng-gysylltiedig yn hytrach na rhannau ynysig, mae dyluniad corff cerbyd modiwlaidd yn galluogi perfformiad uchel heb aberthu hyblygrwydd. Mae'r dull hwn yn cyd-fynd â thueddiadau ehangach y diwydiant tuag at fodiwlaidd, cynaliadwyedd, ac effeithlonrwydd gweithredol, gan leoli cyrff cerbydau modiwlaidd fel technoleg sylfaenol ar gyfer y genhedlaeth nesaf o atebion trafnidiaeth.
